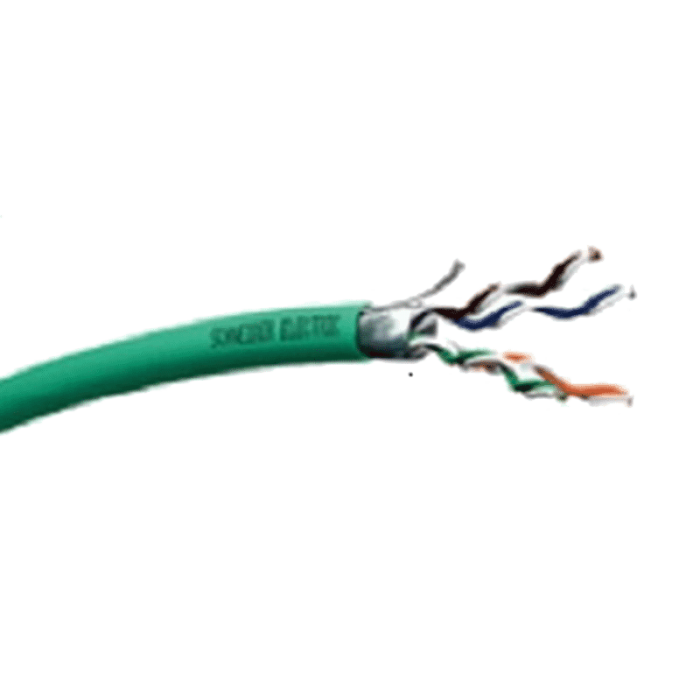

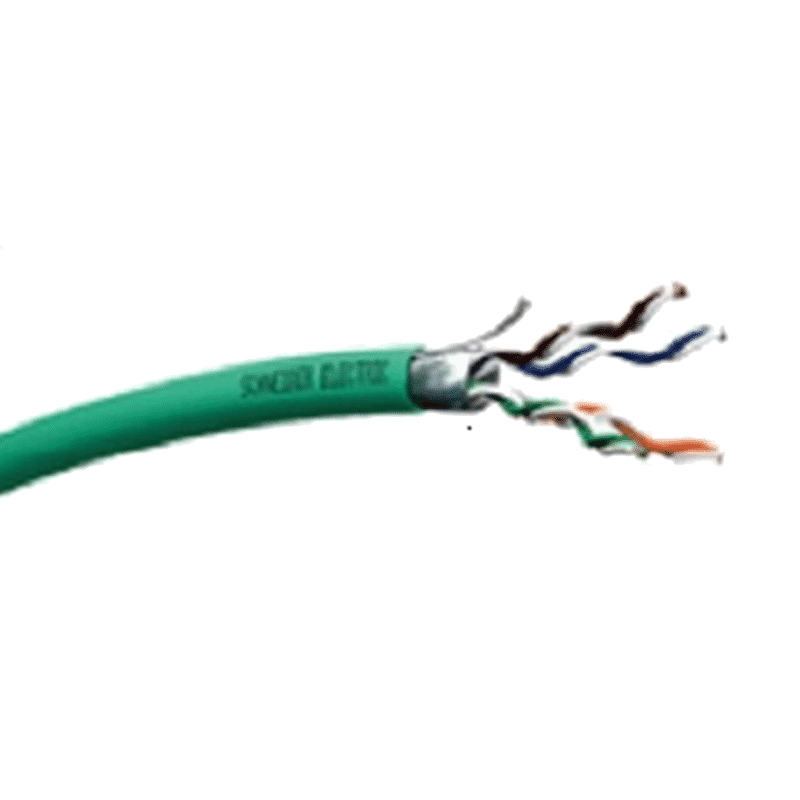

کابل شبکه Cat 6 SFTP اشنایدر اکتاسی

Schneider

کابل شبکه Cat 6 SFTP مدل VDIC176218 اکتاسی اشنایدر

دسته بندی ها برچسب ها , , , , , , , ,
  • 4 زوج شیلدار با هادی مسی 23AWG
  • در حلقه های 500 متری
  • سرعت و پهنای باند اشنایدر اکتاسی 250 مگا هرتز
  • تحمل دمای -20 تا 50 درجه

گارانتی و خدمات آونگ

این محصول تحت پوشش خدمات پس از فروش آونگ است.
استعلام گارانتی
شرایط گارانتی
مشاهده / دریافت Firmware
پشتیبانی فنی

مشخصات فنی

توضیحات تکمیلی

دسته بندی

کابل

نوع

Cat6

نوع پوشش

SFTP

<strong>segregation class</strong>

Class d
(EN 50174-2)

<strong>Sustainable offer status</strong>

Green Premium product

<strong>Warranty period</strong>

18months

<strong>range</strong>

Actassi

<strong>ambient air temperature for storage</strong>

20°C…60°C-

<strong>REACh</strong>

Reference not containing SVHC above the threshold

<strong>RoHS (date code: YYWW)</strong>

Compliant – since 1052 – Schneider Electric declaration of conformity Schneider Electric declaration of conformity

<strong>AWG gauge</strong>

AWG 23

<strong>directives</strong>

2011/65
RoHS directive

2006/95
low voltage directive

<strong>temperature resistance</strong>

60°C

<strong>ambient air temperature for operation</strong>

20°C…60°C-

<strong>Product end of life instructions</strong>

Need no specific recycling operations

<strong>ambient air temperature for installation</strong>

0°C…50°C

<strong>cable weight</strong>

68.5kg/km

<strong>cable packaging</strong>

Drum of 500 m

<strong>cable outer diameter</strong>

7.7mm

<strong>standards</strong>

Halogen gas evolution : IEC 60754-1
Acidity of combustion gases : IEC 60754-2
Smoke generation : IEC 61034
Performance : EN 50173-1
Performance : EN 50174-1
Performance : ANSI/TIA/EIA-568-C.2
Flame propagation characteristics : IEC 60332-1
Installation standards : ISO/IEC 14763-2
Performance : EN 50288-5-1
Performance : IEC 61156-5 ed. 2.1
Performance : ISO/IEC 11801 ed. 2.2, 2011
Performance : ISO/IEC 11801 ed. 2.1
Installation standards : EN 50174-2
Performance : IEEE 802.3af
Performance : IEEE 802.3at

لایه محافظ

LSZH

<strong>Product environmental profile</strong>

AvailableProduct environmental

<strong>localisation on device</strong>

Jacket : LSZH – low smoke zero halogen
Conductor : solid bare copper
Wire insulation : PE – polyethylene

<strong>pulling force</strong>

392N=>

<strong>near end crosstalk [NEXT]</strong>

Guaranteed: 66.3 dB @4 MHz
Guaranteed: 60.3 dB @10 MHz
Guaranteed: 57.2 dB @16 MHz
Guaranteed: 55.8 dB @20 MHz
Guaranteed: 52.9 dB @31.25 MHz
Guaranteed: 48.4 dB @62.5 MHz
Guaranteed: 45.3 dB @100 MHz
Guaranteed: 43.8 dB @125 MHz
Guaranteed: 40.8 dB @200 MHz
Guaranteed: 39.3 dB @250 MHz

<strong>attenuation</strong>

3.8dB 4 MHz
6dB 10 MHz
7.6dB 16 MHz
8.5dB 20 MHz
10.7dB 31.25 MHz
15.5dB 62.5 MHz
19.9dB 100 MHz
22.5dB 125 MHz
29.1dB 200 MHz
33dB 250 MHz

<strong>resistance unbalance</strong>

% 2 =>

<strong>delay skew</strong>

45ns @1…250 MHz=>

<strong>input impedance</strong>

100Ohm @1…250 MHz

<strong>power sum equal level far end crosstalk [PSELFEXT]</strong>

Guaranteed: 53 dB @4 MHz
Guaranteed: 45 dB @10 MHz
Guaranteed: 40.9 dB @16 MHz
Guaranteed: 39 dB @20 MHz
Guaranteed: 35.1 dB @31.25 MHz
Guaranteed: 29.1 dB @62.5 MHz
Guaranteed: 25 dB @100 MHz
Guaranteed: 23.1 dB @125 MHz
Guaranteed: 19 dB @200 MHz
Guaranteed: 17 dB @250 MHz

<strong>equal level far end crosstalk [ELFEXT]</strong>

Guaranteed: 56 dB @4 MHz
Guaranteed: 48 dB @10 MHz
Guaranteed: 43.9 dB @16 MHz
Guaranteed: 42 dB @20 MHz
Guaranteed: 38.1 dB @31.25 MHz
Guaranteed: 32.1 dB @62.5 MHz
Guaranteed: 28 dB @100 MHz
Guaranteed: 26.1 dB @125 MHz
Guaranteed: 22 dB @200 MHz
Guaranteed: 20 dB @250 MHz

<strong>power sum near-end crosstalk [PS NEXT]</strong>

Guaranteed: 63.3 dB @4 MHz
Guaranteed: 57.3 dB @10 MHz
Guaranteed: 54.2 dB @16 MHz
Guaranteed: 52.8 dB @20 MHz
Guaranteed: 49.9 dB @31.25 MHz
Guaranteed: 45.4 dB @62.5 MHz
Guaranteed: 42.3 dB @100 MHz
Guaranteed: 40.8 dB @125 MHz
Guaranteed: 37.8 dB @200 MHz
Guaranteed: 36.3 dB @250 MHz

<strong>nominal velocity propagation</strong>

70%

<strong>return loss</strong>

Guaranteed: 23 dB @4 MHz
Guaranteed: 25 dB @10 MHz
Guaranteed: 25 dB @16 MHz
Guaranteed: 25 dB @20 MHz
Guaranteed: 23.6 dB @31.25 MHz
Guaranteed: 21.5 dB @62.5 MHz
Guaranteed: 20.1 dB @100 MHz
Guaranteed: 19.4 dB @125 MHz
Guaranteed: 18 dB @200 MHz
Guaranteed: 17.3 dB @250 MHz

<strong>coupling attenuation</strong>

85dB from 30…100 MHz =<
(IEC 61156-5, ed. 2 type Ia)

85-20xlog10(f / 100) dB from 100…1000 MHz=<
(IEC 61156-5, ed. 2 type Ia)

<strong>bending radius</strong>

Minimum bending radius after installation : 4 x overall diameter

Minimum bending radius during installation : 8 x overall diameter

<strong>colour tint</strong>

Green

<strong>communication network type</strong>

1000BASE-T

<strong>communication port protocol</strong>

VoIP – Voice IP
PoE 15W – Power over Ethernet
PoE+ 30W – Power over Ethernet Plus

<strong>communication network category</strong>

6

<strong>cable shielding type</strong>

SF/UTP

<strong>type of cable</strong>

4twisted-pairs cable

<strong>product or component type</strong>

Network cable

<strong>transverse conversion loss</strong>

40-10xlog(f) dB from 1…250 MHz=<
(IEC 61156-5, ed. 2.1)

برند

توضیحات محصول

توضیحات محصول

کابل شبکه Cat 6 SFTP مدل VDIC176218

کابل شبکه Cat 6 SFTP  مدل VDIC176218 اشنایدر اکتاسی، 4 زوج شیلدار با هادی مسی 23AWG، روکش LSZH و دارای امپدانس 100 اهم می ­باشد. سرعت و پهنای باند اشنایدر اکتاسی 250   مگا هرتز است. کابل های اکتاسی دارای قابلیت نصب افقی در شبکه های محلی را هستند. کابل های شبکه اشنایدر اکتاسی در حلقه های 500 متری و به رنگ سبز و روی قرقره  قابل ارائه می باشد.
